مستشعرات FBG

FBG تصنيف أجهزة الاستشعار البصرية

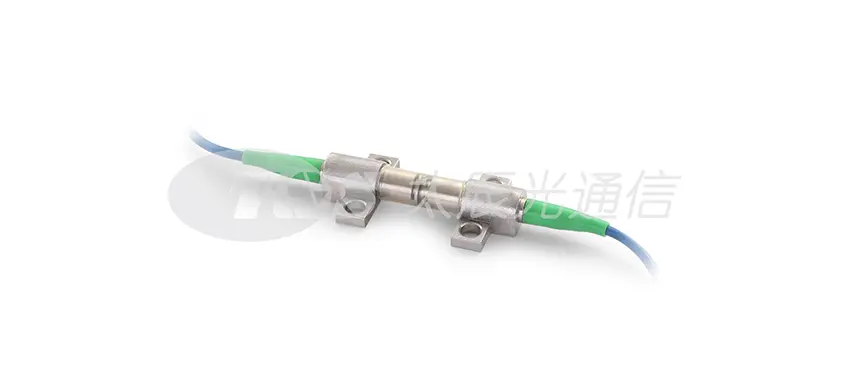

•FBG استشعار سلالةيعمل بشكل مشابه لمستشعر درجة الحرارة. يستجيب الطول الموجي للإجهاد المطبق. أجهزة استشعار صريف Bragg الألياف الضوئية هذه ملحومة مباشرة إلى سطح الهيكل المعدني مع غطاء سيليكون واقي.

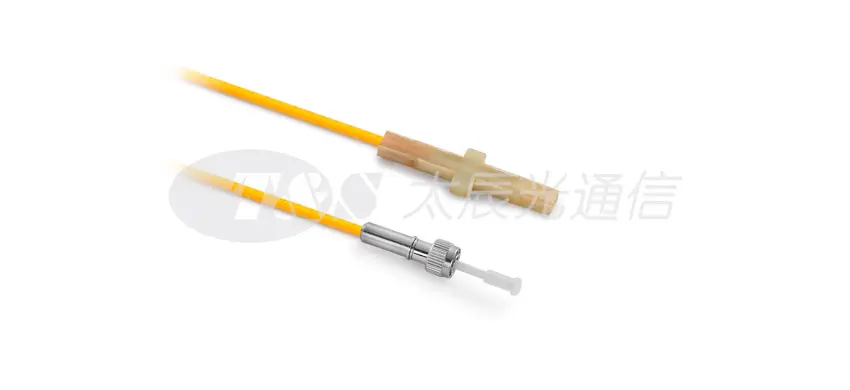

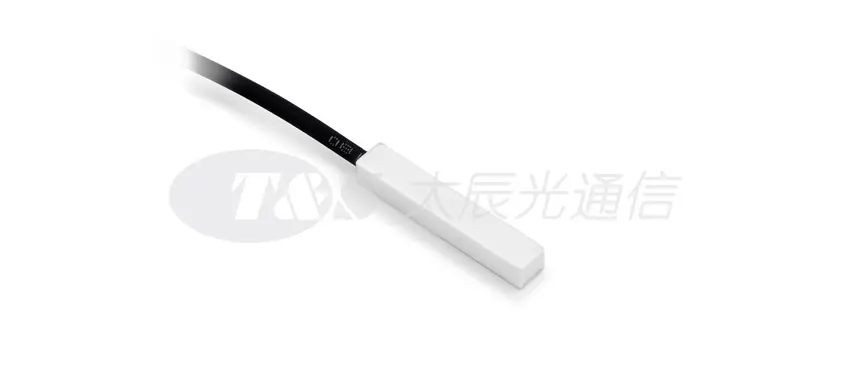

• تعكس مستشعرات درجة الحرارة تحولات الأطوال الموجية استجابة لتغيرات درجة الحرارة. يتم حماية مستشعرات درجة الحرارة بواسطة حاوية فولاذية صغيرة الحجم ، ويمكن تثبيت هذا النوع من مستشعر FBG بسهولة في أي هيكل أو مادة مثل الخرسانة وما شابه ذلك.

أجهزة استشعار الضغط تقيس الضغط النسبي أو مستوى السوائل والغازات في الأنابيب المحصورة والخزانات والسفن وخطوط الأنابيب.

• مستشعر الإزاحة يقيس حجم التشوه في مختلف الهياكل. عادة ما يتم تثبيت أجهزة استشعار صريف ألياف bargg هذه على سطح الهيكل ، لقياس تغير المسافة بين نقطتي تثبيت.

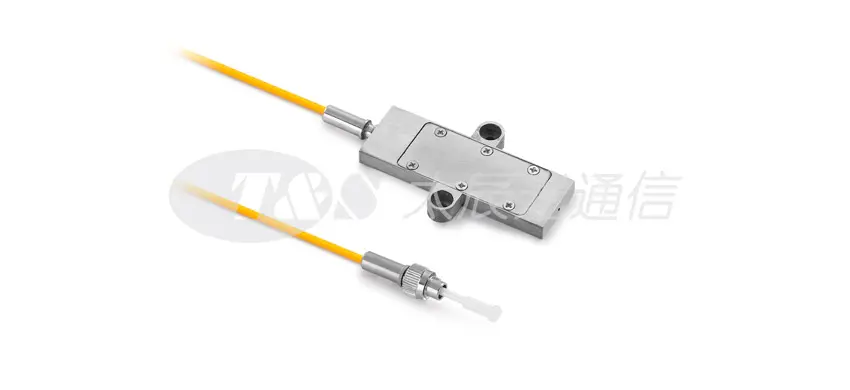

• مستشعر الاهتزاز المعروف أيضًا باسم المسرع هو مستشعر مصمم لقياس التسارع عند ترددات مختلفة ، والذي يقيس الاهتزاز الهيكلي في معظم الحالات القابلة للتطبيق. يجمع مستشعر الاهتزاز بين الحجم الصغير والمقاومة العالية للتآكل والبيئات القاسية مع الموثوقية على المدى الطويل.

• أيضا ، هناك أجهزة استشعار للميل والحمل/الوزن التي تعمل على أساس تقنية FBG.

FBG استشعار مبدأ العمل

يتم تطبيق تقنية مستشعر FBG على المنتجات القائمة على الفيزياء والتكنولوجيا المتطورة. ينتقل ضوء الليزر عبر نواة ألياف بطريقة محددة تمامًا. صريف Bragg هو مصور ضوئي على قلب قطعة من الألياف البصرية وانعكاسات هذا الحاجز تخلق مستشعر مستقر. ستؤدي التغييرات في الضغط والضغط ودرجة الحرارة والاهتزاز والتسارع وما إلى ذلك فوق الألياف إلى حدوث تحول في الطول الموجي والانعكاسات وتغيير حجم. يسمح هذا التغيير بقياسات دقيقة للغاية يمكن تحقيقها إما خلال فترة زمنية طويلة أو في حالات سريعة للغاية.

مستشعر ضغط صريف الألياف Bragg يأخذ FBG كعنصر الاستشعار. FBG يستجيب للغاية ليس فقط للتشوه الميكانيكي ولكن أيضًا لتغيرات درجة الحرارة.

عندما ينتقل شعاع الضوء نحو هيكل صريف من الألياف ، ينعكس فقط الطول الموجى المحدد للضوء بواسطة مؤشر الانكسار. هذا الطول الموجى هو ما يسمى طول موجة Bragg ، وهذا هو في الواقع ما يجعل شبكة الألياف البصرية Bragg تنقل معظم الضوء بينما تعكس طول موجي معين.

يمكن تركيب مستشعر ضغط FBG بعيدًا عن المحققين ، والذي ينطبق على النظام شبه الموزع على أساس FBG ، وكذلك على أي أنظمة موزعة ، ومع ذلك ، فإناستشعار درجة الحرارة FBGعادة ما يكون الرد سريع جدا والحفاظ على الحرارة المنخفضة. إنها لا تحتاج إلى مصدر طاقة ، وتأريض ، وعزل كلاني ، وهي تعمل بشكل مثالي في ظل الظروف المناخية السيئة والبيئات القاسية.
